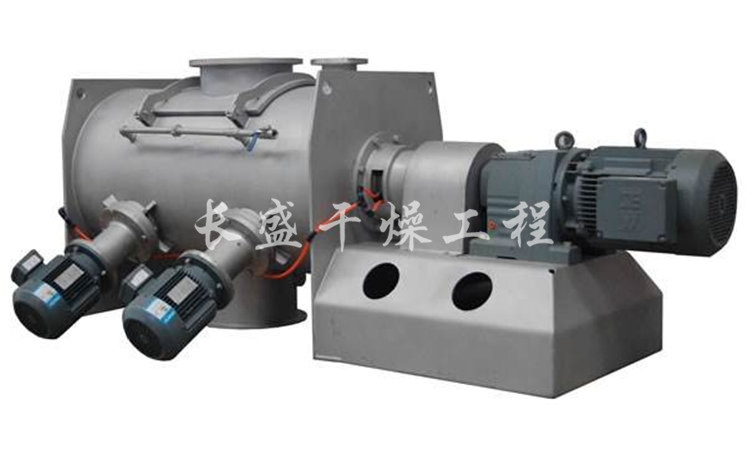

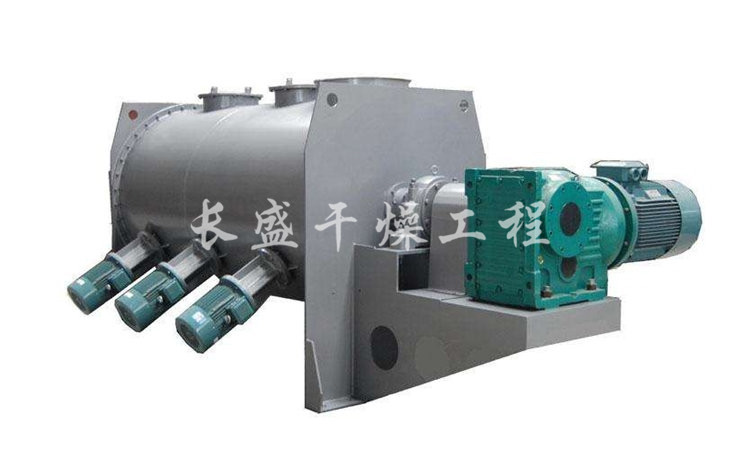

LDH系列犁刀混合機是一款單軸式強制攪拌的批次混合設備，能夠處理固體粉狀、顆粒狀物料的混合，并能適用液體添加工藝需要。在犁刀式攪拌器和輔助飛刀等強大剪切力的作用下，物料被快速破碎、切割、分散，具備很好的混合效果，已在食品、化工、建材等行業廣泛應用。
工作原理

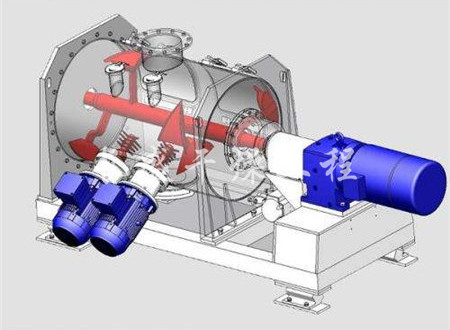

犁刀式混合機為單軸式強制攪拌設備，主軸安裝多組犁刀式攪拌器，并且錯位連續安裝。工作時，犁刀式攪拌器作圓周運動，物料被犁刀刀面分流成兩個方向物料流，與鄰側犁刀分流過來的物料交叉擴散，又形成不間斷式的漩渦離心物料流，漩渦離心物料流不斷重疊、擊散，當流經高速飛刀時又被飛刀葉片剪切和拋灑，致使物料沸騰，達到快速攪拌的效果。
產品性能
◆犁刀攪拌器與高速飛刀組合使用，能快速打散、切割和分離物料，更適合易結團、黏性、加液易結塊、流動性較差等物料及低粘度流體的混合。
◆高速飛刀安裝于混合機筒側向下45度角，刀頭伸入筒內，物料經犁刀驅趕至飛刀有效范圍，受飛刀高速剪切、拋灑，均勻混合。
◆設備總高僅為同規格立式混合機的1/2，可以降低廠房高度，更適合與其他設備配套直聯，減少設備占地面積。
◆更多的設備配置方式，能夠?qū)崿F(xiàn)一機多用，更好地滿足客戶需要。
結構特點
1.靈活選材。 混合機可采用碳鋼或304、316L、321不銹鋼及其它材質定制，選材時須區分物料接觸與非接觸部分；針對物料性質，機體內部可增加防腐、防粘、隔離、耐磨等功能的涂層或保護層；按照不同使用部位，對不銹鋼表面進行噴砂、拉絲、拋光和鏡面等處理，滿足不同需求。
2.可靠驅動。根據物料性質、混合量以及啟動方式選擇相應功率和轉速的驅動裝置。驅動電機可選擇：普通電機、防暴電機、變頻電機、高防護等級電機等；減速機選擇：R、K、F系列齒輪減速機、擺線針輪減速機、行星齒輪減速器等；常用連接方式：直聯式、皮帶輪連接、液力耦合器連接。

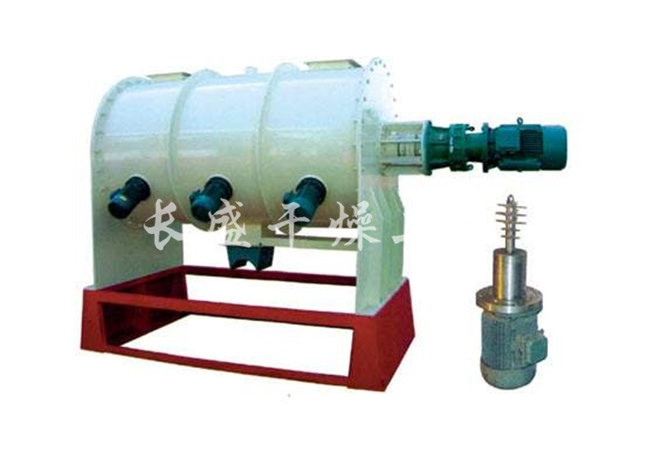

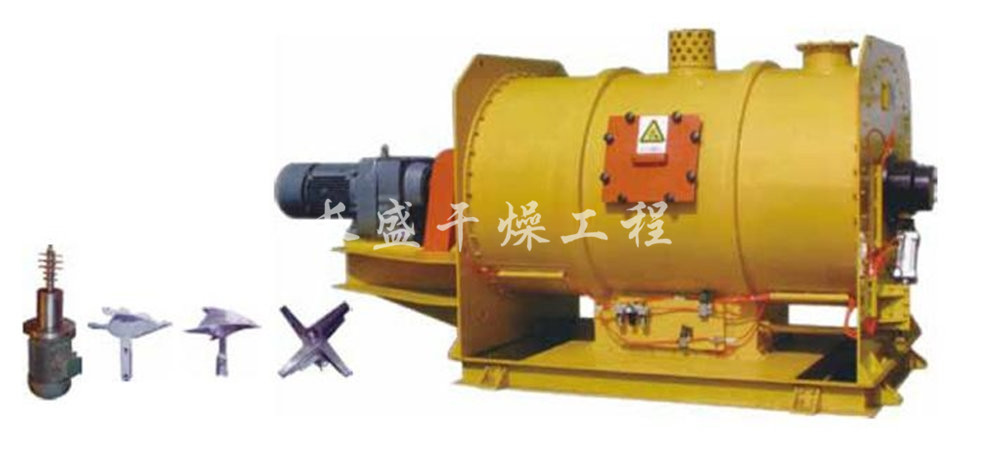

3.組合攪拌裝置。犁式刀頭攪拌器為可拆卸式，便于快速更換；犁式刀頭可進行單獨耐磨處理，適應磨損嚴重的工況需要。犁式刀頭主攪拌器有多種選擇：普通式犁刀、鋸齒式犁刀、刮板剃刀；高速剪切飛刀可選擇：多片式十字刀、雙葉蓮花刀。
4.特殊放料結構。臥式犁刀混合機常規配置氣動曲面翻板閥，當閥門關閉時，閥門的曲面翻板完全貼合筒體弧面，在攪拌中無多余的攪拌死角，使物料混合更加均勻。其他方式出料可選擇：粉體球面閥、蝶閥、旋轉喂料閥等，驅動方式可分手動、氣動、電動三種。
5.主軸密封。三種密封模式選擇：填料密封、組合式氣密封、機械密封，解決顆粒、粉末、漿料、液體等物料的主軸密封。
附助（延伸）功能
◆液體的添加——增加噴液、清洗系統。
◆夾套——增加導熱油、熱水或蒸汽加熱，實現干燥、混合一機多用。
◆真空操作——設備可設計成真空操作，也可以真空吸料。
◆負載啟動保護裝置——液力偶合器。
◆轉速：?jiǎn)嗡佟㈦p速、變頻調速或無級調速均可選擇。
技術參數
|
型號規格 |
LDH-0.1 |
LDH-0.25 |
LDH-0.5 |
LDH-1 |
LDH-2 |
LDH-3 |
LDH-4 |
LDH-6 |
LDH-8 |
LDH-10 |
LDH-12 |
LDH-15 |
|
|
全容積(m2) |
0.1 |
0.25 |
0.5 |
1 |
2 |
3 |
4 |
6 |
8 |
10 |
12 |
15 |
|
|
裝載系數 |
0.3-0.6 |
||||||||||||
|
工作壓力 |
常壓或微壓、粉塵密封 |
||||||||||||
|
混合時間 |
一般物料 4-6(min) |
||||||||||||
|
物料細度 |
38-830(um) |
||||||||||||
|
一次混合量Kg |
40-60 |
100-150 |
200-300 |
400-600 |
800-1200 |
1200-1800 |
1600-2400 |
2400-3600 |
3200-4800 |
4000-6000 |
7200 |
9000 |
|
|
主軸電機kw |
3 |
4 |
5.5 |
7.5 |
11 |
15 |
18.5 |
30 |
45 |
55 |
55 |
75 |
|
|
飛刀數 |
2 |
2 |
2 |
3 |
3 |
4 |
4 |
5 |
5 |
6 |
7 |
8 |
|
|
飛刀電機kw |
1.1 |
1.5 |
1.5 |
3 |
3 |
4 |
4 |
5.5 |
5.5 |
5.5 |
7.5 |
7.5 |
|
|
外 |
長 |
1270 |
2070 |
2180 |
2830 |
3420 |
3420 |
4200 |
4680 |
5560 |
5140 |
5720 |
5920 |
|
|
寬 |
865 |
1050 |
1200 |
1620 |
1810 |
2045 |
2140 |
2290 |
2390 |
2390 |
3110 |
3280 |
|
|
高 |
850 |
1150 |
1300 |
1550 |
1758 |
1983 |
2123 |
2448 |
2608 |
2850 |
2960 |
3140 |
|
設備自重kg |
500 |
850 |
1100 |
1800 |
2520 |
2800 |
4830 |
8770 |
9360 |
9750 |
106600 |
11050 |
|
|
設備材質 |
根據使用要求選擇：碳鋼、不銹鋼、指定材料。 |
||||||||||||
選型方法
◆該設備為批次式混合機，根據規定范圍內每批次物料處理量或物料體積，選取相應規格的設備。
◆選取設備材質，設備材質依據物料性質、工況要求、衛生級別等因素決定，常規有碳鋼、304/316L/321不銹鋼等多種，材質選定后再依據式藝需要確定表面處理方法。
◆根據物料比重、混合量以及啟動方式確定設備配置的驅動功率，啟動形式可分重載啟動和空載啟動。
◆依據實際工藝需求，增加輔助功能組件，如噴液、加熱或冷卻等。
◆設備開口設計要求，如加料口、清理口、排氣孔等。
◆選擇出料模式，可選用蝶閥、球閥、翻板閥、星形卸料閥及刀型閘閥出料方式，驅動形式可分手動、氣動、電動。
-
